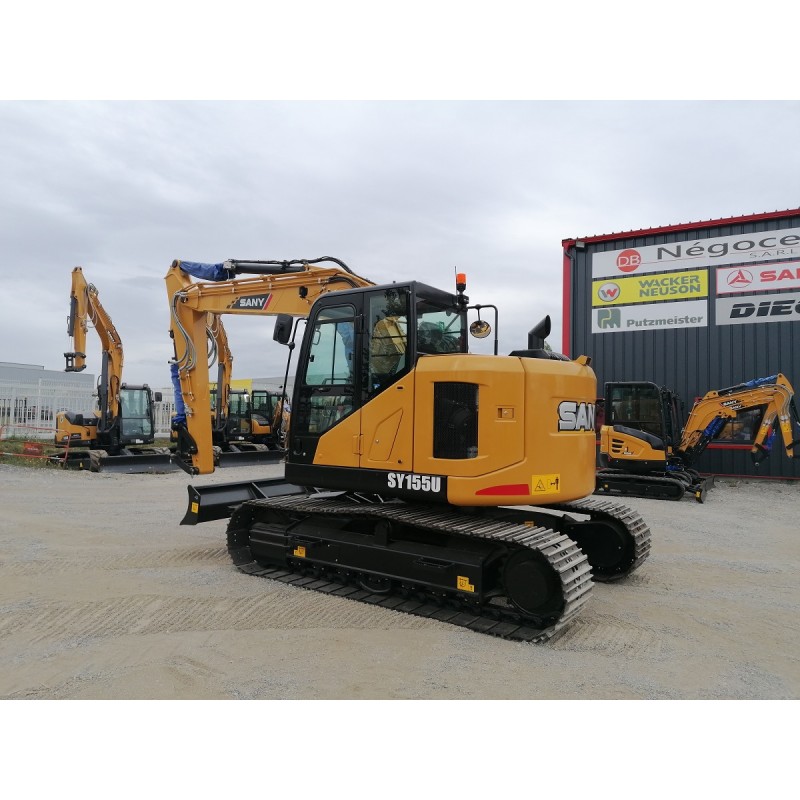

PELLE 16 T SANY SY 155 U

Moteur : ISUZU

Puissance nominale : 108 CV

Couple max. : 375 Nm/1.800 tpm

Vitesse de marche max. : 5,3 km/h

Poids en fonctionnement : 16.000 kg

Pression au sol : 0,39 kg/cm²

Pompes principales : 2 pompes à pistons axiaux à débit variable

Débit d’huile maximal : 2×126 l/min

DIMENSIONS
Longueur totale 8.178 mm
Largeur totale 2.590 mm
Largeur totale du châssis supérieur 2.490 mm
Hauteur total du flèche 2.830 mm
Longueur à l'arrière 1.500 mm
Voie 1.990 mm
Longueur du châssis inférieur 3.665 mm
Largeur du châssis inférieur (lame de terrassement) 2,590 mm
Hauteur de la lame de terrassement 480 mm
Largeur des patins 600 mm
Garde au sol min. 425 mm
Rayon de rotation arrière 1.500 mm
Distance entre le pignon à chaîne (milieu) et la roue directrice 2.930 mm
Longueur de la fourche 4.600 mm
Longueur du godet 2.500 (3.000) mm
Capacité du godet
POIDS
Poids total 16.000 kg
ZONE DE TRAVAIL
Portée max. au sol 8.338 mm
Profondeur max. d'excavation 5.468 mm
Portée verticale max. 9.218 mm
Épaisseur max. de déversement 6.756 mm
Rayon de rotation min. 2.087 mm
Profondeur max. d'excavation paroi verticale 3.796 mm
MOTEUR
Modèle ISUZU AR-4JJ1XASC
Type ISUZU AR-4JJ1XASC
Puissance nominale 78,5 kW
Couple max. 375 Nm/1.800 U/min
Cylindrée 2,9 l
SYSTÈME HYDRAULIQUE
Pompes principales 2 pompe à pistons axiaux à débit variable
Débit d'huile maximal 2 x 126 l/min
Mécanisme de translation 2 moteurs à pistons axiaux à débit variable
Mécanisme pivotant 1 moteur à pistons axiaux à débit variable
PARAMÈTRES DU LIMITATEUR DE PRESSION
Circuit de la flèche 343 bar
Circuit de translation 253 bar
Circuit de translation 348 bar
Circuit de pilotage 40 bar
LEISTUNG
PUISSANCE 12 U/min
Vitesses de marche max. 5,3 km/h
Force de traction max. 124 kN
Puissance ascensionnelle 35°
Force de cavage ISO du godet 103 kN
Force d'arrachement ISO du balancier 67 kN
CAPACITÉS DE SERVICE
Réservoir de carburant
Liquide de refroidissement du moteur
Huile moteur
Mécanisme de translation (de chaque côté)
Réservoir d'huile hydraulique
CHÂSSIS INFÉRIEUR ET SUPÉRIEUR
Mécanisme pivotant moteur à pistons axiaux avec planétaire dans le bain d'huile et couronne de rotation à simple rangée. Frein de stationnement du mécanisme pivotant à ressorts, déclenchement par voie hydraulique.
Châssis inférieur châssis inférieur renforcé de grande envergure, cadre de roulement soudé en forme de caisse dans un matériau spécifique. Cadre latéral soudé avec le cadre de roulement.


----------------------------------------------------------------------------------------------
